電波の直進性・反射・回折とは？ドローン通信への影響をわかりやすく解説

電波の基本的な性質

電波は光と同様に電磁波の一種です。ドローンの操縦・映像伝送・GNSSに使われる電波には以下の基本的な性質があります。

周波数と電波の性質の関係

周波数が高いほど波長が短くなり、直進性が高く障害物に弱くなります。周波数が低いほど波長が長く回折しやすく障害物を回り込む能力が高くなります。

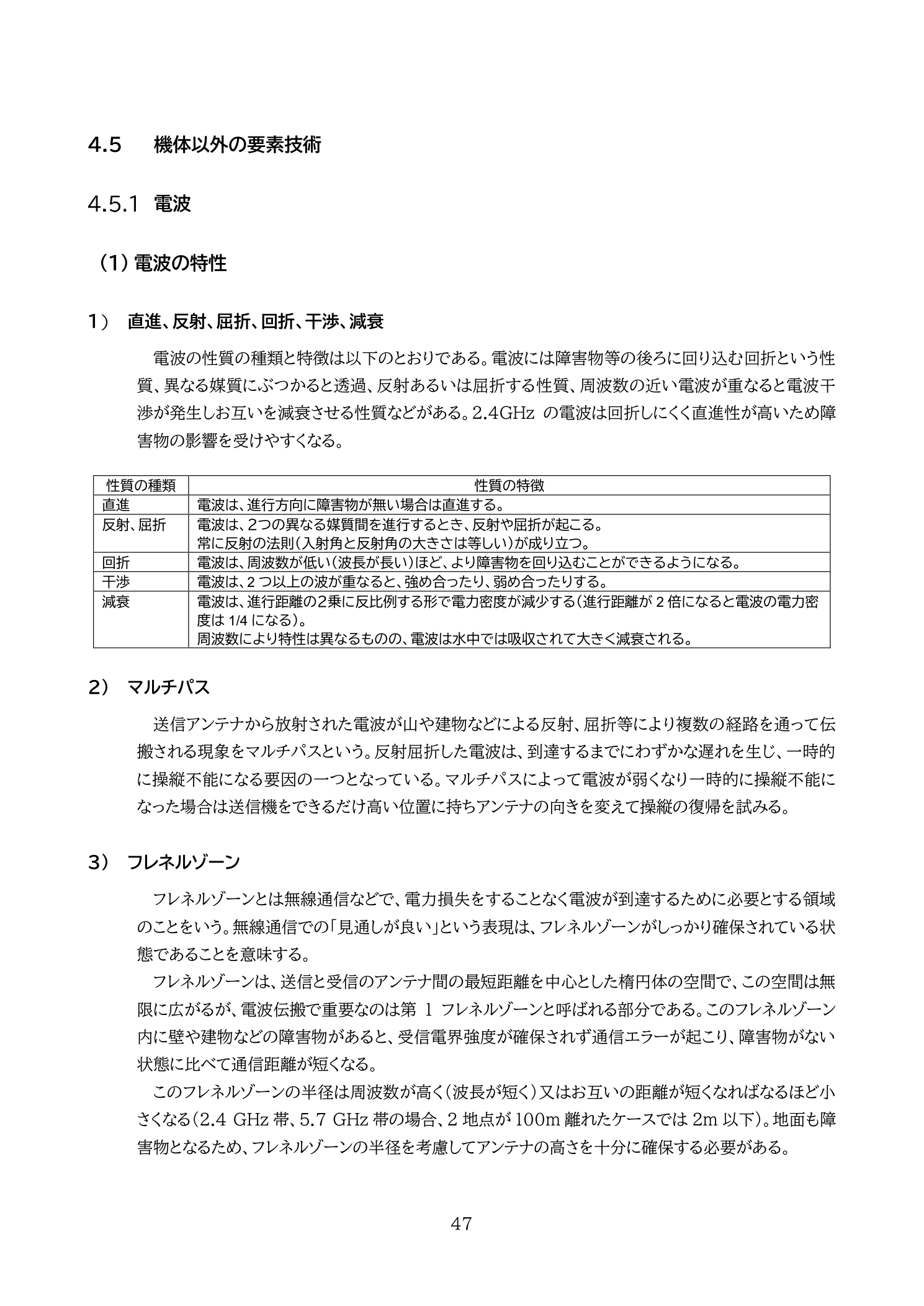

電波の特性（直進・反射・屈折・回折・干渉・減衰）と周波数の関係については、無人航空機の飛行の安全に関する教則（下図）で示されています。

ドローン飛行への影響

操縦電波（コントロールリンク）への影響

GNSS（衛星測位）への影響

GNSSに使われるL1波（約1.5GHz）は比較的波長が短く直進性が高いため、建物・山による遮蔽やマルチパスの影響を受けやすいです。これが都市部や谷間でGNSS精度が落ちる原因です。

実用的なポイント

• 送信機のアンテナを機体の方向に向けると電波が届きやすくなる（アンテナの指向性）
• 建物・山を遮蔽物として飛行経路を設計する場合、電波の死角が生じないか確認する
• 水分（雨・霧・濡れた葉）は高周波の電波を吸収・減衰させる

一問一答

Q1. 周波数が高くなるにつれて電波の直進性はどう変わるか。

A1. 直進性が高くなる（障害物に弱くなる）。周波数が高いほど波長が短い。

Q2. 電波の回折とはどのような現象か。

A2. 電波が障害物の端を回り込む現象。波長が長い（周波数が低い）ほど起きやすい。

Q3. ドローンの操縦電波が建物の裏側まで届きにくい理由を答えよ。

A3. 2.4GHz・5.8GHz帯は回折が限定的なため、建物が遮蔽物になると電波が届きにくくなる。

まとめ

電波は直進・反射・回折・減衰という性質を持ちます。周波数が高いほど直進性が強く障害物に弱くなります。

2.4GHzは5.8GHzより回折しやすく障害物に強い一方、反射によるマルチパスは両帯域で問題になります。電波の基本性質を理解することでドローンの通信問題の原因分析に役立ちます。
