「ESCって名前は聞くけど、モーターと何が違うの？フライトコントローラーとどうつながってる？」電子スピードコントローラーの役割を整理します。
この記事の要点
ESC（Electronic Speed Controller）とはバッテリーからモーターへの電力を制御する電子部品。フライトコントローラーからの信号を受けて各モーターの回転速度を調整する。
マルチローターでは各モーターに1つずつESCが接続され、4軸機なら4つのESCが搭載される。
ドローンを空中で安定させるためには、複数のモーターをほんの数ミリ秒単位で正確に制御する必要があります。この制御の要となる部品がESC（Electronic Speed Controller：電子スピードコントローラー）です。
フライトコントローラー（FC）が「今すぐ右前のモーターを少し速く回せ」と命令を出しても、FCはモーターに直接電気を送ることはできません。ESCがその中間に入り、バッテリーの電力を適切な量に変換してモーターへ届ける役割を果たしています。
ザックリ言うと、ESCはドローンの「アクセルペダル係」です。フライトコントローラーという頭脳から「もっと速く」「もう少し遅く」という指示を受けて、バッテリーの電力をモーターに送り出す量を調整しています。
ESCの基本的な役割
ESCの主な役割は、フライトコントローラーからのPWM（パルス幅変調）信号またはDSHOT信号を受け取り、バッテリーから供給される直流電力をモーターが必要とする三相交流（ブラシレスモーターの場合）に変換して回転速度を制御することです。
マルチローターでは機体の姿勢を変えるために各プロペラの回転速度を個別に変える必要があります。例えばクワッドコプター（4軸機）では、前進するために後ろの2つのモーターを少し速く、前の2つを少し遅くする、という調整を1秒間に何百回もくり返しています。
この精密な制御を可能にしているのがESCです。
ESCは機体フレームのモーターアームに取り付けられ、モーターと1対1で対応します。4軸機には4つ、6軸機には6つのESCが搭載されます。

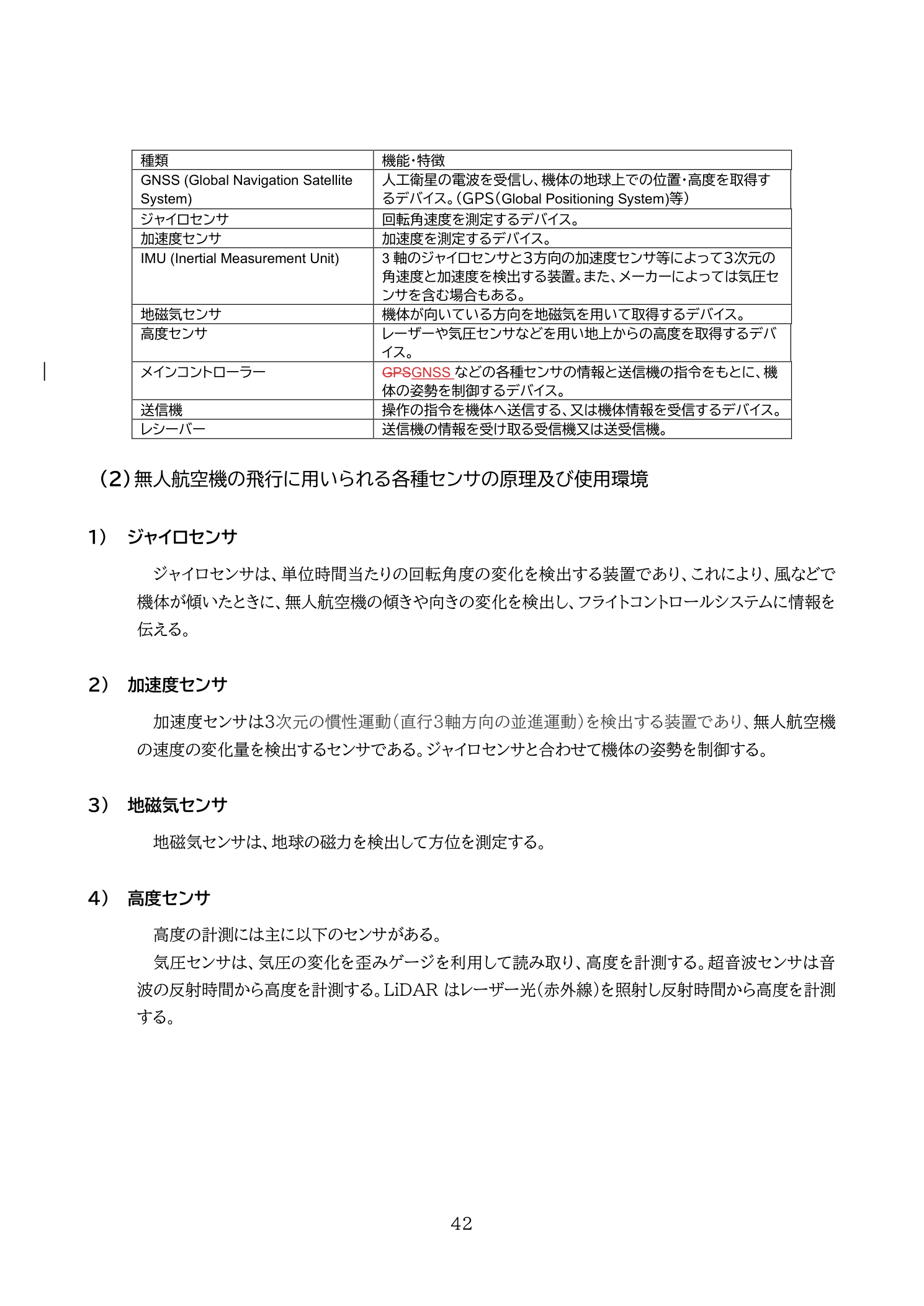

ESCを含む搭載デバイスの種類と機能については、無人航空機の飛行の安全に関する教則（下図）でも一覧として示されています。
フライトコントローラーとの連携（FCからESC、そしてモーターへ）
ドローンの制御は以下の流れで行われます。
| 段階 | 役割 | 部品 |
|---|---|---|
| ①センサー計測 | 姿勢・加速度・角速度を計測 | IMU（ジャイロ・加速度センサー） |
| ②姿勢演算 | 目標姿勢との誤差を計算してモーター出力を決定 | フライトコントローラー（FC） |
| ③電力変換 | FCの信号を受けてモーターへの電力量を変換 | ESC |
| ④推力発生 | 指示された回転速度で回転してプロペラを駆動 | ブラシレスモーター |
FCからESCへの信号伝達には、従来のPWM信号（1000〜2000μsのパルス幅で速度指示）に加え、近年はDShot（デジタルシグナル方式）が普及しています。DShotはデジタル信号のため応答が速く、ノイズの影響も受けにくいという特徴があります。

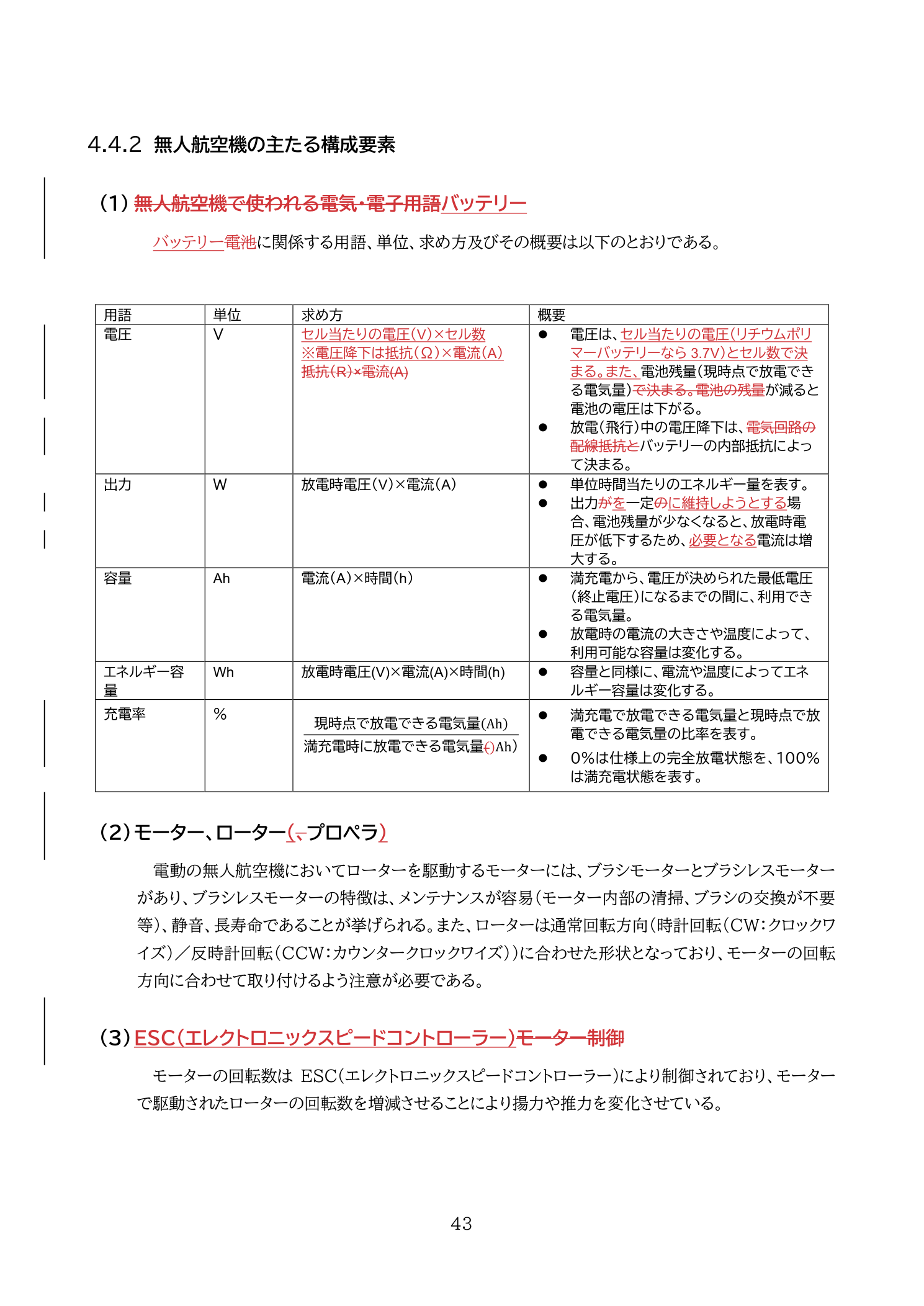

FC・ESC・モーターの連携に関わる電気・電子用語の定義については、無人航空機の飛行の安全に関する教則（下図）に示されています。
ESCのファームウェア：BLHeliとは
ESCはマイコンを内蔵しており、そのマイコンを動かすプログラム（ファームウェア）によって制御アルゴリズムが決まります。代表的なファームウェアがBLHeli・BLHeli_S・BLHeli_32です。
| ファームウェア | 特徴 | 主な用途 |
|---|---|---|
| BLHeli | 初期世代の標準ファームウェア | 旧型の入門機・趣味用 |
| BLHeli_S | DShotプロトコルに対応、応答性向上 | レーシングドローン・ホビー機 |
| BLHeli_32 | 32ビットマイコン搭載、高速・高精度制御 | ハイエンド機・産業用 |
ファームウェアはPC上の設定ソフトから書き換えが可能で、モーターの回転方向やスロットルの反応特性なども調整できます。ただし誤った設定は飛行不安定を招くため、知識がある場合にのみ変更する必要があります。
ESCの主な仕様：電流値と対応電圧
ESCを選定する際には主に以下の仕様を確認します。
| 仕様項目 | 説明 | 例 |
|---|---|---|
| 連続電流値（A） | 連続して通電できる最大電流 | 30A、45A など |
| バースト電流値（A） | 短時間（数秒）のみ許容される最大電流 | 45A、60A など |
| 対応電圧（S数） | 対応するLiPoバッテリーのセル数 | 2S〜6S など |
| 通信プロトコル | FCとの通信方式 | PWM、DShot150/300/600 |
モーターの最大電流値をカバーできるESCを選ぶ必要があります。モーターが要求する電流よりESCの定格電流が小さいと、過熱・発火・ESC破損のリスクがあります。
ESC故障のリスクと症状
ESCが故障すると、そのESCに接続されたモーターが正常に動作しなくなります。マルチローターは対称に配置されたモーターのバランスで飛行しているため、1つのモーターが停止すると機体制御が著しく困難になり、墜落するリスクがあります。
ESC故障の主な原因と症状は以下のとおりです。
| 原因 | 症状・影響 |
|---|---|
| 過電流・過熱 | ESC内部素子の破損→特定モーター停止 |
| 水分・異物混入 | 短絡→突然の電源断・発煙 |
| 振動による接続不良 | 断続的な回転不安定・異音 |
| ファームウェア不具合 | 初期化失敗→モーターが回らない |
飛行前にはモーター・ESCの状態確認（異音・異常な発熱・振動がないか）を行い、異常があれば飛行を中止することが重要です。
学科試験で混同しやすいポイント
学科試験では、ESCとフライトコントローラーの役割の違いが問われることがあります。どちらもドローン制御に関わる電子部品ですが、機能がまったく異なります。
「FCは頭脳、ESCは筋肉への命令伝達役」というイメージで覚えると混同しにくくなります。また、ESCの数はモーターの数と同じであることも確認しておきましょう。
混同しやすい用語
フライトコントローラー（FC）：センサー情報を処理して各ESCへ回転速度の指示を出す「頭脳」。姿勢制御の演算を行う中枢部品。
ESC（電子スピードコントローラー）：FCの指示を受けてバッテリー電力をモーターへ変換する「伝達役」。モーターと1対1で対応し、電力変換を担う。
一問一答
Q1. ESCの役割を一言で説明すると何か？
A1. フライトコントローラーからの指示を受け、バッテリーの電力をモーターの回転速度に変換する電子部品。
Q2. クワッドコプター（4軸機）には通常何個のESCが搭載されているか？
A2. 4個（各モーターに1つずつ対応）。
Q3. ESCが1つ故障した場合、マルチローターにはどのような影響があるか？
A3. そのESCに接続されたモーターが停止し、機体のバランスが崩れて制御が困難になり、墜落するリスクがある。
まとめ
ESC（電子スピードコントローラー）はフライトコントローラーとモーターの間に位置し、バッテリーの電力をモーターの回転速度に変換する重要な電子部品です。マルチローターでは各モーターに1対1で対応し、4軸機なら4つのESCが機体に搭載されます。
FC→ESC→モーターという制御の流れを理解することが、ドローンの機体システム全体を把握する第一歩です。ESCの故障は直接的な墜落リスクにつながるため、定期的な点検と適切なスペック選定が安全飛行の基本となります。
参考資料
・無人航空機の飛行の安全に関する教則（国土交通省 第4版）
・無人航空機操縦者技能証明に係る学科試験の科目について（国土交通省）
※ この記事の制度確認日：2026年5月
学科試験対策｜管理人の一言
「FC→ESC→モーター」という制御の流れは試験でもよく問われます。ESCが担うのは「フライトコントローラーの指示をモーターへの電力に変換する」という変換・伝達の役割です。
また「4軸機のESCは何個か」という問いに対しては「4個（モーターと同じ数）」と答えられるように準備しておきましょう。BLHeliなどのファームウェア名は深く問われることは少ないですが、「ESCにもファームウェアがある」という概念は押さえておくと安心です。
